煤矿供电自动化系统

 详细介绍:


      ZM9005基于WINDOWS2000/XP等WINDOWS操作系统,采用先进编程技术,该系统结合了煤矿自动化和电力自动化诸多的特点,是一个灵活、开放的软件系统。
该软件和各种电力仪表、微机保护装置等进行联网集成,为智能化煤矿供电系统的构建,提供了一个综合的平台。


      主要用于煤矿井下的电力自动化系统,采用PLC可编程控制器作为核心设备,具有较强的适用性、可扩···展性、高可靠性和强大的通讯能力。通过组网可实现地面集中控制。


●采用西门子S7-300PLC,并设计了完善的软、硬件抗干扰隔离措施。


●该装置能对125*N台开关进行集中控制;


●具有“五遥”功能;遥控、遥测、遥信、遥调、遥视;具有语音报警、预警功能;


●配有光纤摄像仪和防爆音箱,形成多媒体效果;


●配有100M光纤双冗余工业级环网交换机,对没有环网的矿井可自成环网。


●配有本公司自主开发的协议转换模块,可对多种不同厂家的协议进行转换和无缝连接。



产品结构

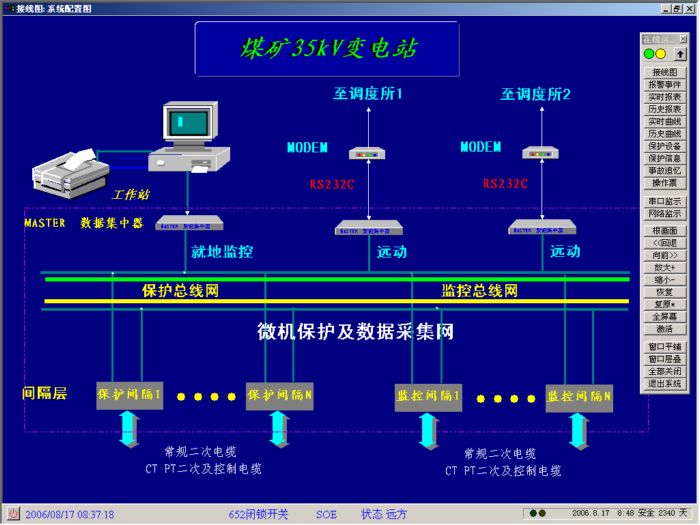

  网络结构
    该软件可以分布在煤矿网络中的各个节点来构建成一个分布式网络结构,软件支持双机、双网冗错设置,适合各种大中型高、低压变配电室及大中小型煤矿供电系统,可以满足新老中央变电所、采区变电所改造的不同需求。
      软件适合各种工业网络通讯方式,如工业以太网、现场总线等,支持与国内外各厂家的微机保护装置、智能断路器、网络仪表等设备的通讯,同时还可以和工业自动化的DCS、PLC、RTU、采集模块等诸多工控设备进行联网,来帮助企业实现综合数据处理。

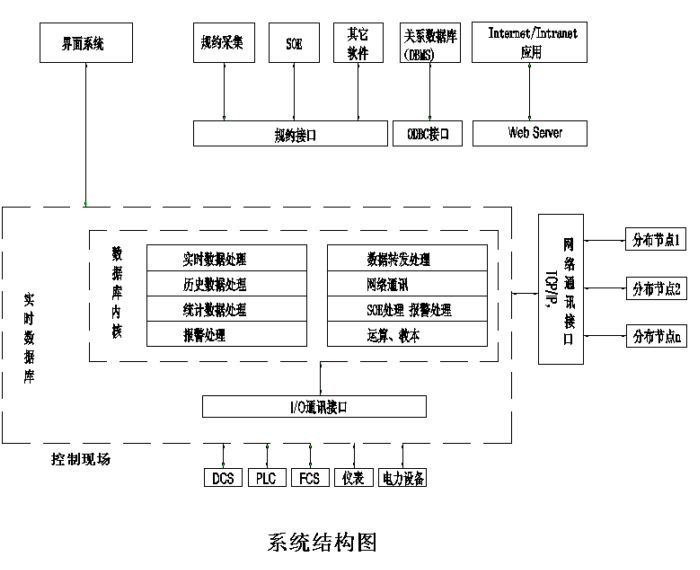

 软件产品架构
产品以实时数据库为核心,通过数据库对本地、网络各节点的数据请求进行综合处理

通讯规约处理与转发
     该软件支持标准RS232/422/485,TCP/IP、UDP/IP等网络标准,支持各种现场总线,支持多种电力规约的并发处理与转发,灵活方便,易于维护。
     随着煤矿自动化智能设备及通信网络技术的发展,局域网的应用是自动化系统发展的必然趋势,传统的“通信前置机”已不能满足自动化发展的需要,该软件基于网络的强大通信处理,数据共享功能完全能取代现有“通信前置机”的功能。

规约采集
可以与多种硬件厂商的设备进行通信,具备多种标准规约采集标准,而且支持各电力厂家的保护测控装置、直流屏、小电流选线装置、VQC自动装置等,并且支持常用的可编程控制器(PLC)、智能模块、板卡、智能仪表、变频器等,支持的采集协议达到100种以上。
规约转发
具有性能良好的数据转发规约驱动开发平台,可以将多种规约采集的设备以不同的规约进行数据转发,模块灵活开发,可以作为供电系统的规约转换平台。
软件功能
软件可以完成高、低压变配电系统的一次接线图的显示和操作、相关参数设置、遥控闭锁操作、报警、事件记录、分析曲线、棒图、实时与历史报表打印、智能报警、负荷分析等功能,同时还可以向上一级调度系统通过标准规约进行数据传输。

信息的采集与处理
遥测:采集线路的电压、电流、有功功率、无功功率等模拟量信号;
遥调:变压器分接头调整,系统功率因数调整等;
遥信:开关位置、开关状态、保护动作信号、跳闸信号等开关量信息;
遥控:开关量输出,断路器的闭合和断开等;
保护:从电网中迅速切除故障设备和线路;
事件顺序记录(SOE):记录状态量发生变化的时刻和先后顺序。



 图形功能介绍

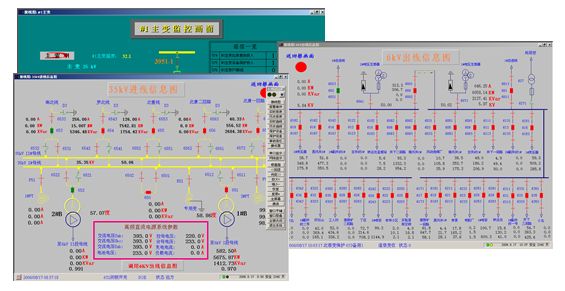

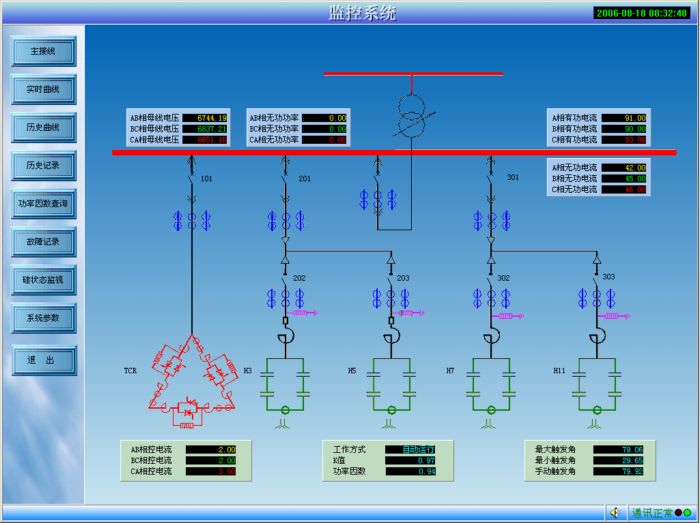

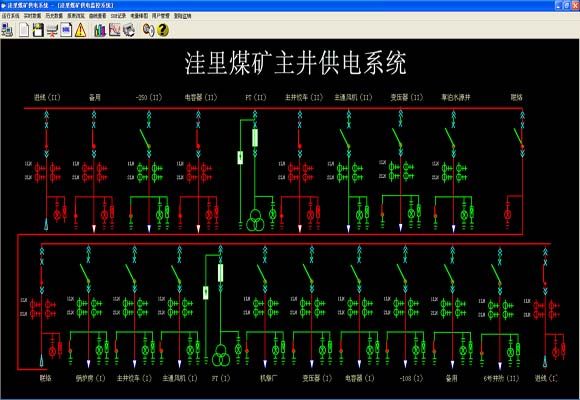

运行工况图 采区变电所的地理位置图、一次接线图、电气主接线图、实时系统运行工况图、故障报警的详细记录、跳闸设定的曲线对比图、模拟指针表图等。



 分析曲线
对实时数据以曲线的方式进行显示,可以对实时电流、电压和能耗等进行显示,并可以灵活的进行设置。
报表功能 通过报表工具可以制作实时数据报表和历史数据报表

报警记录 对系统模拟量的越限报警、开关跳闸报警进行记录
时间记录 记录系统发生的事件信息和操作信息,并且可以对
线路情况进行查询
打印功能 定时打印报表和运行日志
开关操作记录打印
时间顺序记录打印



 安全权限管理
为保证系统的安全性,系统可根据各工作站的不同用途设置相应权限,系统提供基于用户权限的安全管理系统,可设置系统操作员、系统工程师、外部有关人员等多级的操作权限,每个用户都有自己的加密的个人口令密码。
开放性
数据库开放接口 提供开放的Activex控件接口,通过网络节点可以远程访问实时和历史数据。
ODBC架构 通过ODBC接口实现与关系数据库双向数据交换。
OPC架构 符合标准通讯,能够以OPC标准和第三方软件进行数据交换。
WEB功能 支持INTERNET/INTRANET直接访问,可以用IE浏览器作为一个瘦客户端软件来
访问服务器的数据及监控画面。

供电监控系统著作权
