KJJ127矿用隔爆兼本安型万兆环网交换机

防爆万兆交换机|矿用万兆环网交换机


KJJ127防爆万兆交换机概述

KJJ127矿用隔爆兼本安型万兆环网交换机(以下简称防爆万兆交换机)主要适用于煤矿井下,主要用于数据的传输与交换。能满足应用领域中高弹性及高扩充性的需求,可协助客户全面升级以太网络。具备高弹性及高效能,适用于任何严竣的场合应用。


KJJ127防爆万兆交换机使用环境条件

——环境温度-10℃~+40℃;

——海拔高度不超过2000m;
——空气相对湿度不大于95%(25℃时);
——在有瓦斯、煤尘爆炸危险的场所;
——在无破坏绝缘的腐蚀性气体或蒸汽的场所;
——在无显著振动和冲击的场所;
——污染等级为3级;
——安装类别为Ⅲ类。


KJJ127防爆万兆交换机外形结构

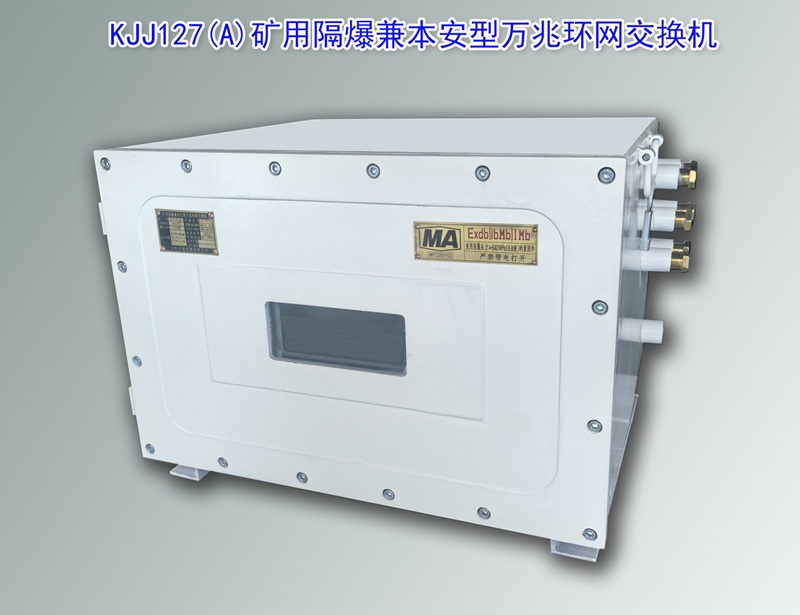

本产品由交换机、备用电池、电源转换板、外壳4大部分组成,其外形结构如下:

防爆万兆交换机|矿用万兆环网交换机

尺寸重量
尺寸
795mm ×450mm ×509mm。
重量
105kg。


防爆万兆交换机技术指标

输入电压:127VAC/50Hz;

输入视在功率(VA):≤200。


KJJ127防爆万兆交换机万兆光口

a) 传输口数量:4

b) 传输方式:TCP/IP以太网光信号传输
c) 传输速率:10000Mbit/s
d) 连接方式:LC
e) 发射光功率:-14~0dBm(光波长:单模1310nm)(0.04mW~1.26Mw)
f) 接收灵敏度:-24dBm


防爆万兆交换机千兆光口

a) 传输口数量:8(或按用户定制)

b) 传输方式:TCP/IP以太网光信号传输
c) 传输速率:1000Mbit/s
d) 连接方式:LC
e) 发射光功率:-14~0dBm(光波长:单模1310nm)(0.04mW~1.26Mw)
f) 接收灵敏度:-24dBm


防爆万兆交换机千兆百兆电口

a) 传输口数量:8路(或按用户定制)

b) 传输方式:TCP/IP以太网电信号传输
c) 传输速度:10/100/1000 Mbit/s
d) 连接方式:RJ45
e) 传输最大传输距离:90m (使用MHYVRP电缆 4×2×0.5)。
f) 信号电压峰峰值:1V~5V


防爆万兆交换机RS485接口

a) 传输口数量:2路

b) 传输方式:主从,半双工,RS485,双极性
c) 传输速率:1200/2400/4800/9600/19200bps可设置
d) 最大传输距离:2km (使用MHY32、MHYVRP、MHYVR电缆,导线截面积不小于1.5mm²)
e) 信号电压峰峰值:5V~14V


防爆万兆交换机后备电源

交换机使用备用电池,当外部电源断开时,可供电时间大于4h,可远程读取总电压、单节电压、电流等参数,可远程设置过压值、欠压值、过流值、温度保护值等,可远程控制其充电、断电 。
